水力噴射器產品概述
W－系列水力噴射器是一種具有抽真空、冷凝、排水等三種有效功能的機械裝置。它是利用一定壓力的水流通過對稱均布成一定傾斜度的噴咀噴出。聚合在一個焦點上，由于噴射水流速度較高，于是周圍形成負壓使器室內產生真空，另外由于二次蒸汽與噴射水流直接接觸，進行熱交換，絕大部分的蒸汽凝結成水,小量未被冷凝的蒸汽與不凝結的氣體亦由于與高速噴射的水流相互摩擦，混合與擠壓，通過擴壓管被排除，使室內形成更高的真空。
水力噴射器應用極為廣泛，主要用于真空與蒸發系統，進行真空抽水，真空蒸發，真空過濾，真空結晶,干燥、脫臭等工藝，是制糖、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需求的設備。但目前生產水力噴射器的制造廠較小，品種亦不齊全，為此，我單位近年來不斷改進設計，采用多噴咀與汽環（導向盤）等結構，以及用多級泵進水，低位安裝，完善與提高了其工作性能，因此具有一定的先進性，是真空冷凝設備的一種革新，深受各地用戶單位的歡迎。
水力噴射器性能參數表
|
型號 |
蒸發量 |
真空度毫米泵柱 |
噴嘴 |
揚程 |
流量 |
配套多級離心泵 |
|
立升/小時 |
Mpa |
只 |
米 |
立方 | ||
|
W100 |
100 |
680-720 |
3 |
45 |
18 |
50D8*5 |
|
W200 |
200 |
680-720 |
3 |
45 |
18 |
50D8*5 |
|
W300 |
300 |
680-720 |
3 |
45 |
18 |
50D8*5 |
|
W400 |
400 |
680-720 |
4 |
45 |
18 |
50D8*6 |
|
W500 |
500 |
680-720 |
4 |
45 |
32 |
80D-12*4 |
|
W600 |
600 |
680-720 |
7 |
45 |
32 |
80D-12*4 |
|
W700 |
700 |
680-720 |
7 |
45 |
32 |
80D-12*4 |
|
W800 |
800 |
680-720 |
7 |
45 |
32 |
80D-12*5 |
|
W900 |
900 |
680-720 |
6 |
50 |
32 |
80D-12*5 |
|
W1000 |
1000 |
680-720 |
6 |
50 |
32 |
80D-12*5 |
|
W1200 |
1200 |
680-680 |
6 |
50 |
32 |
80D-12*6 |
|
W1500 |
1500 |
680-680 |
7 |
50 |
108 |
125D-25*2 |
|
W1800 |
1800 |
680-680 |
7 |
50 |
108 |
125D-25*2 |
|
W2000 |
2000 |
680-680 |
7 |
50 |
108 |
125D-25*2 |
|
W2500 |
2500 |
680-680 |
7 |
50 |
108 |
125D-25*3 |
|
W3000 |
3000 |
680-680 |
12 |
50 |
108 |
125D-25*4 |

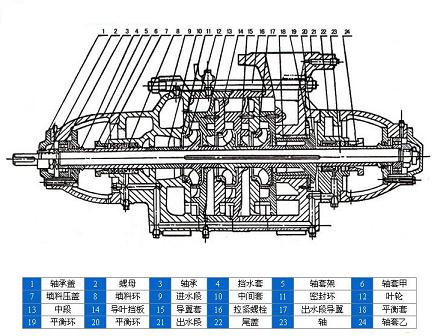

D型泵系單吸多級分段式離心泵，供輸送清水及物理化學性質類似于水的液體之用。本泵揚程為19－245.7m，流量為18至162m3/h。液體的高溫度不超過80℃，廣泛應用于礦山排水、工廠及城市給水之用。
D型泵系單吸多級分段式離心泵型號意義：
例如：80D12*5
80-吸入口直徑(mm)
D-單吸多級分段式離心泵
12-單級揚程(m)
5-葉輪的數量

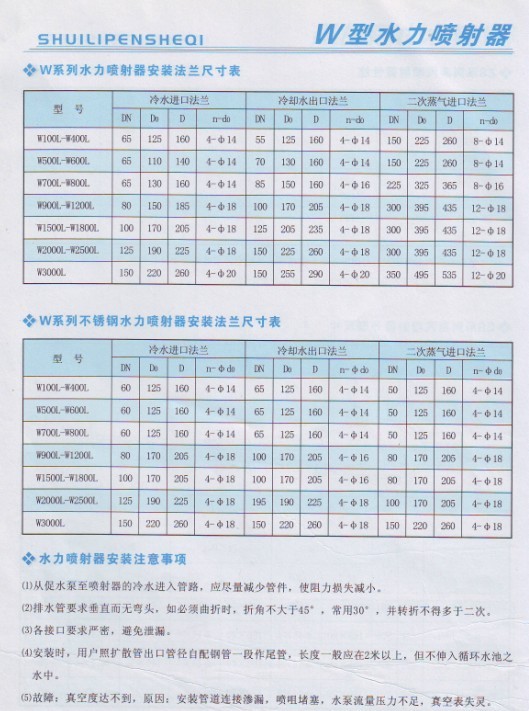

水力噴射器進出口法蘭尺寸
